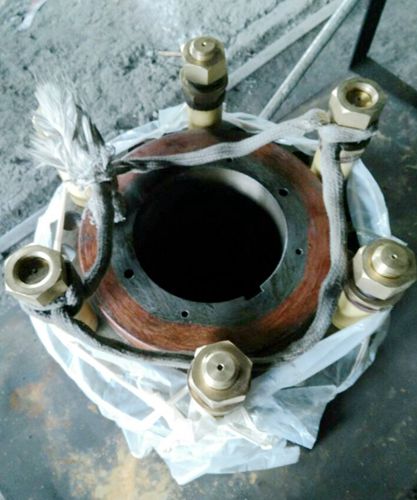

重庆赛力盟电动机，重庆电机厂，重庆电机，重庆电机配件。重庆赛力盟电机集电环结构介绍：集电环的结构由于制造工艺的不同而有多种。它们的共同点是都由导电环、绝缘和固定支撑3个主要部分组成，只是在组装工艺上有所区别。下面介绍4种常见的由不同组装工艺生产的集电环。
1.塑料集电环。这种集电环常用4330酚醛玻璃纤维压铸塑料连同几个金属环(又称滑环。因常用铜制作，所以常称为铜环)压制成一个整体，主要用于一般用途的中小型电动机。压制塑料集电环时，须先将金属环与引出线连接好。
2.装配式集电环。装配式集电环主要由金属环、衬套(薄钢板弯成的开口套，又叫紧圈套)、绝缘衬垫和套筒等组成。绝缘衬垫可采用环氧酚醛玻璃布板或塑型云母板制成，套筒一般用铸件车制而成。金属环采用过盈配合与套筒加固，该类集电环主要用于中型电动机。
3.螺杆装配式集电环。这种集电环的金属环用绝缘垫圈相互绝缘，借助带有绝缘套筒的螺杆固定在支架上，适用于中、低速的大型电动机。
4.热套式集电环。这种集电环的金属环直接加热套在包有绝缘层的转轴上，适用于高速电动机。金属环一般采用黄铜、青铜或低碳钢制成，高速电动机的金属环用高强度合金钢(如35SiMn)制成。大型电动机集电环的金属环之间有时还装配绝缘隔板，以加大金属环之间的爬电距离。
