电机测温元件WZPD10×60-3B埋入式电机电阻
产品名称: 埋入式热电阻
产品型号: WZPD10*60*3B
简单介绍
埋入式热电阻，电机用埋置式铂热电阻的外层结构及其工艺方法，一种电机用埋置式铂热电阻的外层结构，采用具有热收缩功能的氟塑料套管，套接在铂热电阻的本体上，套管的二端用硅胶密封。
埋入式热电阻的详细介绍
一、概述：
    埋入式热电阻，电机用埋置式铂热电阻的外层结构及其工艺方法，一种电机用埋置式铂热电阻的外层结构，采用具有热收缩功能的氟塑料套管，套接在铂热电阻的本体上，套管的二端用硅胶密封。所述的电机用埋置式铂热电阻的外层结构成型工艺，将所述套管套接在铂热电阻的本体上，先将套管二端填充硅胶后，进行加热成型，使套管紧固在铂热电阻的本体上。本发明的优越性在于：所述绝缘套管紧固在铂热电阻本体上，不但满足了耐高温、高压、绝缘的特性，而且，产品平整美观，本体不会发生扭曲。
　　WZPD系列电机用埋置式热电阻（简称热电阻）适用于电机绕组及电机铁芯测温用铂热电阻作为温度传感器与显示仪表配套，测量电机中绕组或定子铁芯的温度，也适用于有类似测温要求的其它机械装置，安装特别简单，直接显示出线圈的实际工作温度。
二、型号：
　　热电阻分为普通型(WZPD)、屏蔽型(WZPDA)订货时需注明，如有特殊要求可与本公司商量订制。
三、产品说明：
    WZCD、WZPD平面铜、铂热电阻是专为测量电机定子槽温度而设计的，产品外形为片状、特薄，厚度可做到1.8～2mm，使用方便，测温准确、可靠，根据用户需要引出线为二线制，三线制均可生产，如图，引出线长度由用户自定。
注：电阻若采用二线制引出线，如引出线长度大于500mm，会带来测温误差，所以引出线长度在500mm以上的热电阻，望用户能尽量采用三线制，这样在测温过程中就可以有效消除引线电阻带来的误差，本厂三线制热电阻的引出线色标为一白二红，白线在电阻的一输出端，两根红线在电阻的另一输出端，在显示仪表上的接线顺序一般为电阻输入端白1、红2红3。

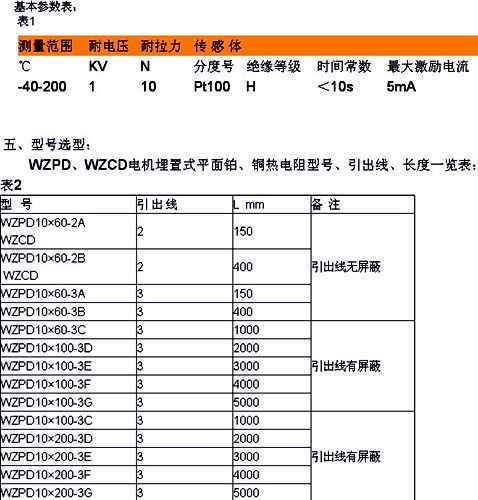

四、技术参数：
    热电阻为连续工作时，防护等级为IP65。
　  热电阻的常温绝缘电阻大于100M Ω。
