2017年紧急维修高压电机集电环，专业修复、制作赛力盟电动机集电环配件。
   一台重庆赛力盟YR1250/1250KW的高压电机，用户使用6年后进行常规检查、维护，拉运回厂进行维保。附电机铭牌：

一、故障描述

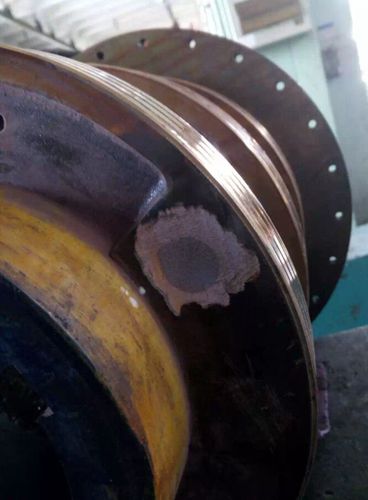

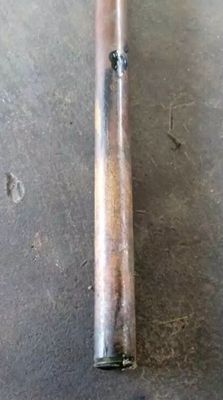

    电机解体过程中，需要拆卸集电环，发现集电环一相的导电杆断裂，如下图：

二、问题分析
    分析整个集电环的结构，导电杆是通过与集电环丝扣连接，再在集电环端面焊接，与里面集电环连接的导电杆经过外面的集电环，采用穿过绝缘管的方式，绝缘管内径20mm,导电杆直径17mm，导电杆与绝缘管之间的空隙没有填充物。
可以判定该电机集电环导电杆的断裂，主要是由于长期振动原因引起的。由于导电杆与绝缘管之间的空隙没有填充物，电机运行过程中引起导电杆振动，可以看到断裂的导电杆是最长的一根，振动幅度最大。
三、故障处理
    马上制作了新的导电杆，与集电环端部丝扣连接，端面使用银铜焊条焊接，同时在所有的导电杆与集电环间隙填满绝缘材料，改变了今后由于振动引起导电杆断裂的情况发生。
